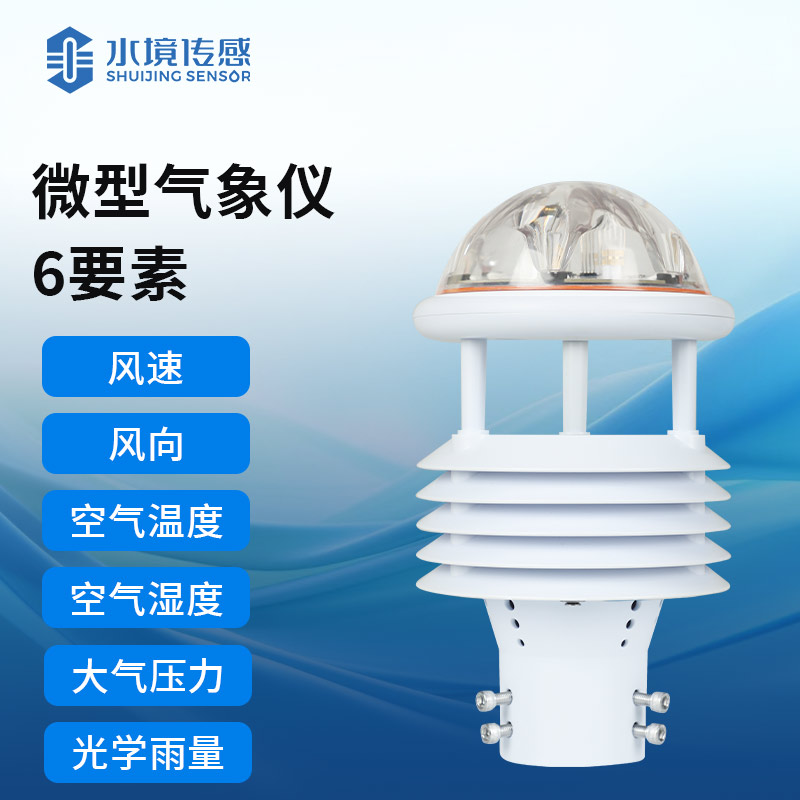

微型气象仪

一、微型气象仪产品简介：

微型气象仪又称气象传感器、微气象仪、微型气象站、一体化气象传感器，微型气象仪是一种针对气象要素进行数据采集的仪器，可监测环境温度、相对湿度、风速、风向、大气压力、光学雨量6个气象要素。原理为发射连续变频超声波信号，通过测量相对相位来检测风速风向。与传统的超声波风速风向仪相比，我司产品克服了对高精度计时器的需求，避免了因传感器启动延时、解调电路延时、温度变化而造成的测量不准问题。SJ-WQX6型微型气象仪创新性地将气象标准六参数（环境温度、相对湿度、风速、风向、大气压力、光学雨量）通过一个高集成度结构来实现，可实现户外气象参数24小时连续在线监测，通过数字量通讯接口将六项参数一次性输出给用户。

二、微型气象仪产品特点
1、顶盖隐藏式超声波探头，避免雨雪堆积的干扰，避免自然风遮挡
2、原理为发射连续变频超声波信号，通过测量相对相位来检测风速风向
3、风速、风向、温度、湿度、大气压力、雨量六要素一体式
4、采用先进的传感技术，实时测量，无启动风速
5、抗干扰能力强，具有看门狗电路,自动复位功能,保证系统稳定运行
6、高集成度，无移动部件，零磨损
7、免维护，无需现场校准
8、采用ASA工程塑料室外应用常年不变色
9、产品设计输出信号标配为RS485通讯接口（MODBUS协议）；可选配232、USB、以太网接口，支持数据实时读取
10、可选配无线传输模块，最小传输间隔1分钟
11、探头为卡扣式设计，解决了运输、安装过程松动不准的问题

三、微型气象仪技术参数

1.风速：测量原理超声波，0～60m/s（±0.1m/s）分辨率0.01m/s；
2.风向：测量原理超声波，0～360°（±2°）；分辨率：1°；
3.空气温度：测量原理二极管结电压法，-40-60℃（±0.3℃），分辨率0.01℃；
4.空气湿度：测量原理电容式，0-100%RH（±3%RH）,分辨率：0.1%RH；
5.大气压力：测量原理压阻式，300-1100hpa（±0.25%），分辨率0.1hpa；
6.光学雨量：0-4mm/min（≤±4%）
7.功率:0.84W
8.生产企业具有ISO质量管理体系、环境管理体系和职业健康管理体系认证
9.生产企业具有计算机软件注册证书
10.生产企业为3A级信用企业

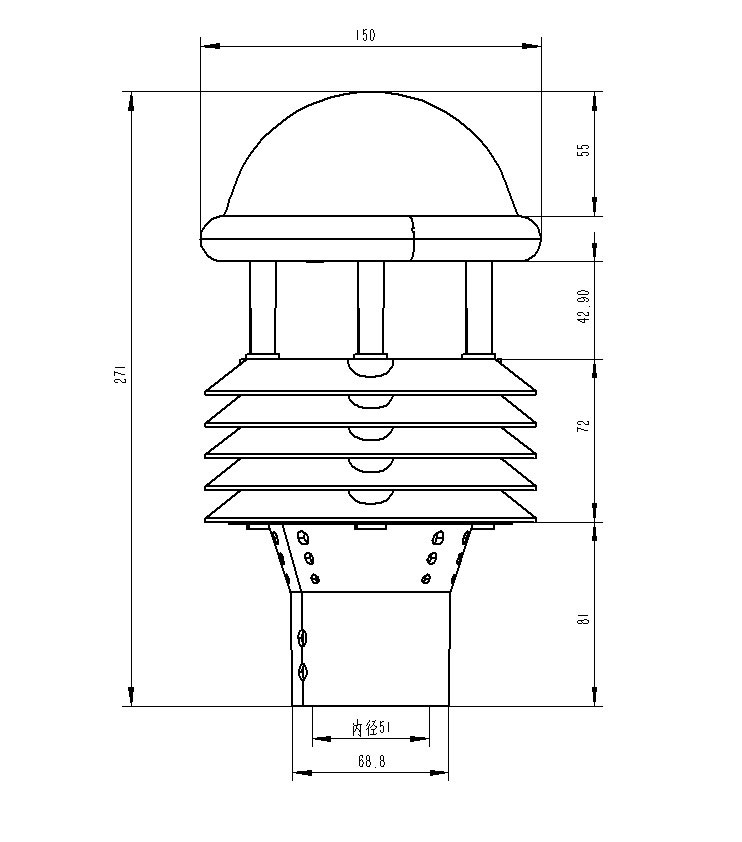

四、微型气象仪产品尺寸图:

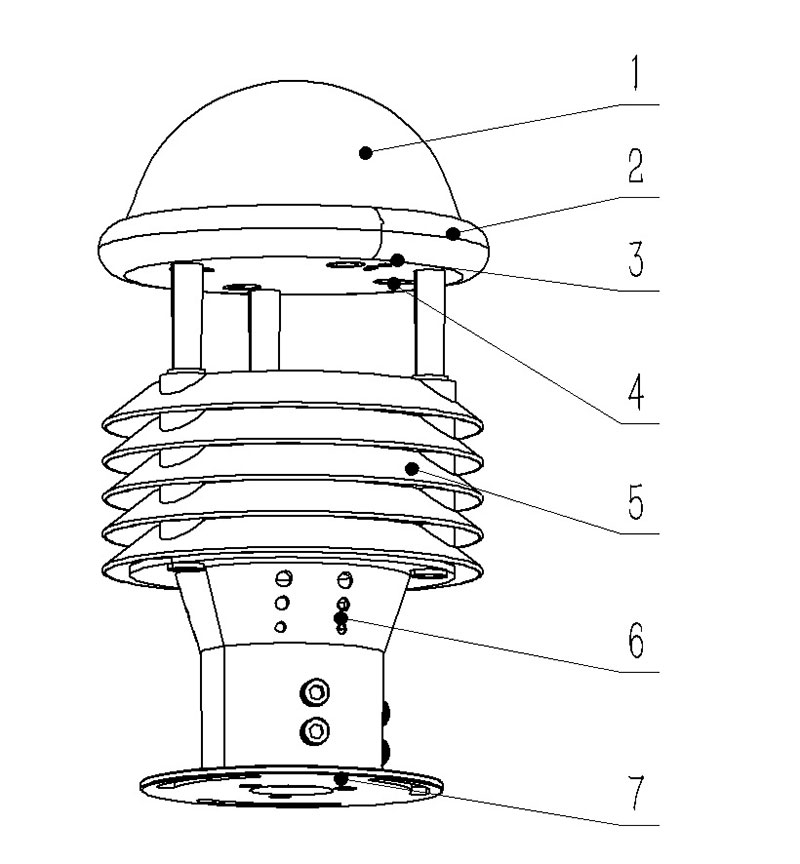

五、微型气象仪产品结构图:
1.光学雨量传感器2.控制电路
3.指北箭头
4.超声波风速、风向
5.百叶箱
6.温度、湿度、气压监测位置
7.底部固定法兰
六、微型气象仪产品接线定义
