一体化气象仪

一、一体化气象仪产品简介

一体化气象仪又称一体化气象传感器、微气象仪、超声波气象传感器，与传统的微型气象仪相比，SJ-WQX5型一体化气象仪克服了对高精度计时器的需求，避免了因传感器启动延时、解调电路延时、温度变化而造成的测量不准问题。一体化气象仪创新性地将风速、风向、温度、湿度、大气压力通过一个高集成度结构结合，可实现户外气象参数24小时连续在线监测，通过数字量通讯接口将五项参数一次性输出给用户。

二、一体化气象仪产品特点

1、顶盖隐藏式超声波探头，避免雨雪堆积的干扰，避免自然风遮挡

2、原理为发射连续变频超声波信号，通过测量相对相位来检测风速风向

3、风速、风向、温度、湿度、大气压力五要素一体式

4、采用先进的传感技术，实时测量，无启动风速

5、抗干扰能力强，具有看门狗电路,自动复位功能,保证系统稳定运行

6、高集成度，无移动部件，零磨损

7、免维护，无需现场校准

8、采用ASA工程塑料室外应用常年不变色

9、产品设计输出信号标配为RS485通讯接口（MODBUS协议）；可选配232、USB、以太网接口，支持数据实时读取☆

10、可选配无线传输模块，最小传输间隔1分钟

11、探头为卡扣式设计，解决了运输、安装过程松动不准的问题

三、一体化气象仪技术参数

1、风速：测量原理超声波，0～60m/s（±0.1m/s）分辨率0.01m/s

2、风向：测量原理超声波，0～360°（±2°）；分辨率：1°；

3、空气温度：测量原理二极管结电压法，-40-60℃（±0.3℃），分辨率0.01℃；

4、空气湿度：测量原理电容式，0-100%RH（±3%RH）,分辨率：0.1%RH；

5、大气压力：测量原理压阻式，300-1100hpa（±0.25%），分辨率0.1hpa；

6、功率:0.72W

7、生产企业具有ISO质量管理体系、环境管理体系和职业健康管理体系认证

8、生产企业具有计算机软件注册证书

9、生产企业为3A级信用企业

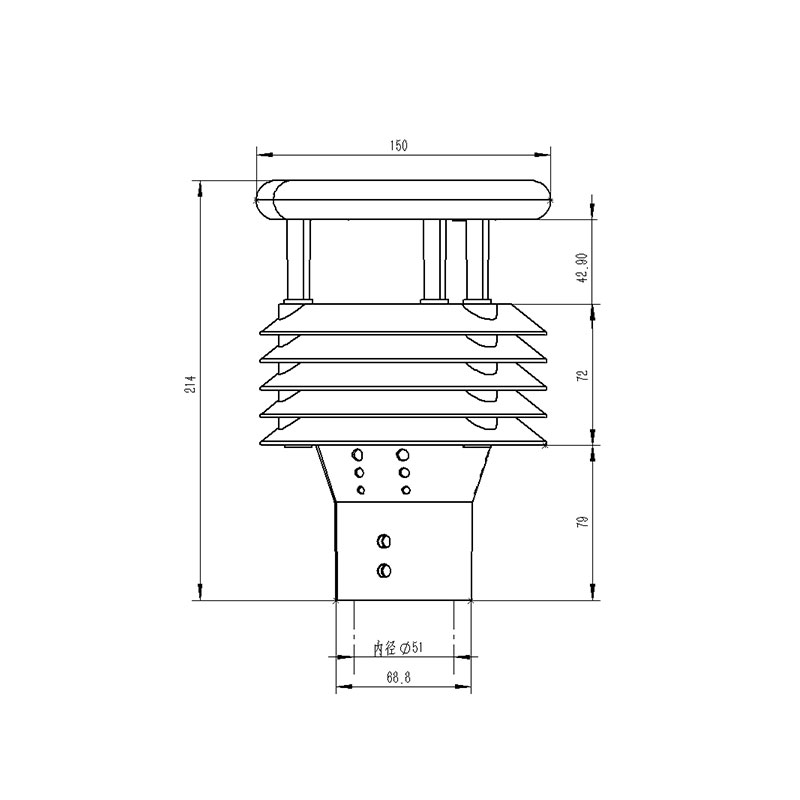

四、一体化气象仪产品尺寸图

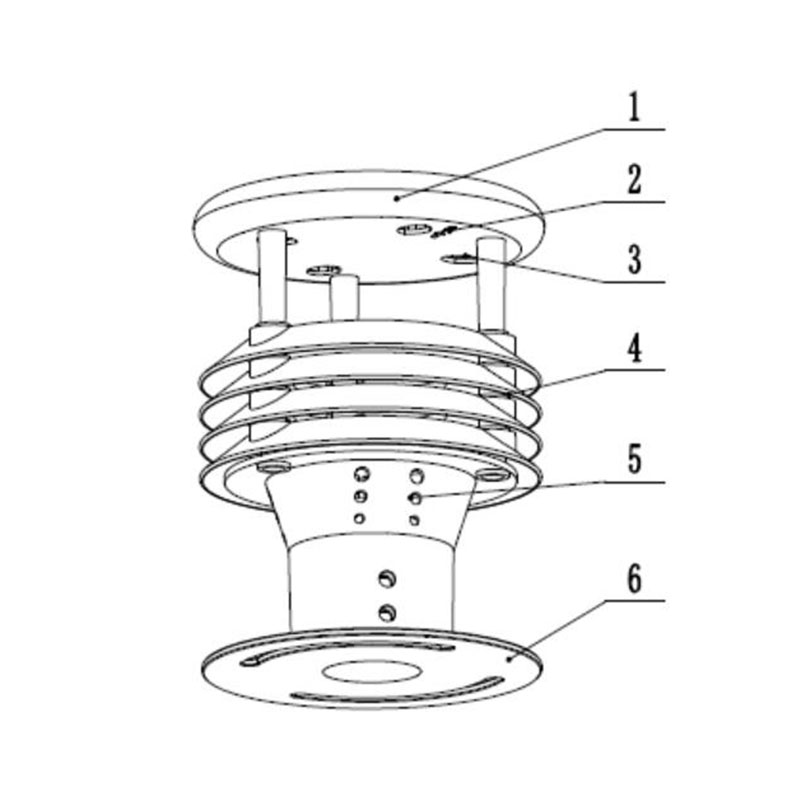

五、一体化气象仪产品结构图

1、控制电路

2、指北箭头

3、超声波探头

4、百叶箱

5、温度、湿度、气压监测位置

6、底部固定法兰

六、一体化气象仪产品接线定义
