水质透明度传感器

一．应用环境说明

利用光的散射或吸收特性来测量水中透明度。具有高灵敏度、快速响应和实时监测能力，在水质监测和污水处理等领域有着广泛应用。

信号输出：RS485（MODBUS-RTU）。

红外LED光源，抗干扰能力强。

内部信号隔离技术，搞干扰性强。

良好的再现性，热稳定性，低漂移，体积小，响应速度快

安装方便，简单，3/4NPT管螺纹，便于沉入式安装或安装在管道和罐体

性能稳定，使用寿命长

IP68防水标准

二．技术性能和规格

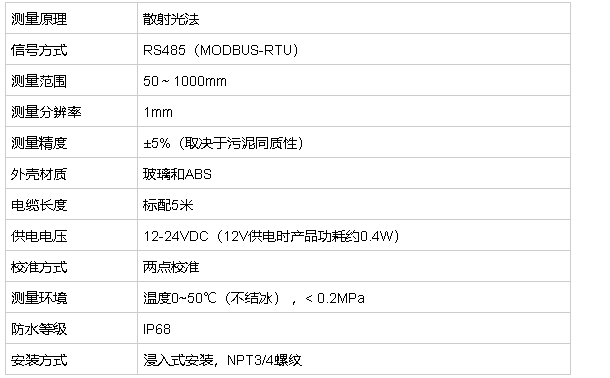

1.技术参数

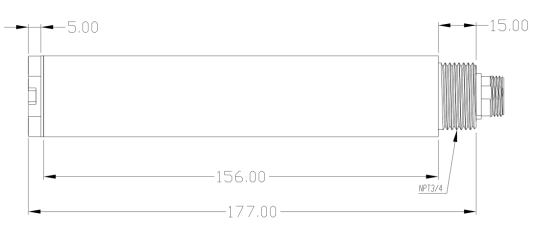

2.尺寸图

三．安装和电气连接

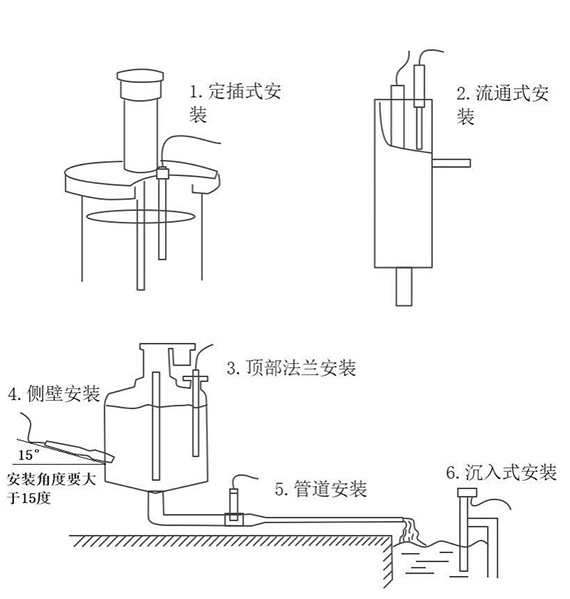

1.安装

注意：传感器安装时不能倒置或者水平安装，至少倾斜15度角以上安装。

2.电气安装

线缆为5芯屏蔽线，线序定义：棕色-电源线（12~24VDC）

黑色-地线（GND）

蓝色-485A绿色-485B

黄色-4-20mA电流输出（未用可悬空）

通电前应仔细检查接线顺序，避免因接线错误而造成不必要的损失。

四．维护和保养

1.使用和维护

常规的电极需要进行周期性的清洗和校准，保养周期由客户根据自己的工况来决定。常规电极的清洗方法：用软毛刷清除附着物（注意避免划伤电极表面），再用蒸馏水清洗，之后进行校准操作。
