自清洁浊度传感器

一．工作原理

散射浊度传感器通过测量光的散射来判断液体中颗粒的浓度。它使用一个光源照射到液体中,然后测量光在不同角度上的散射光强度。本传感器采用90°角散射光法，线性处理采集值，并经过温度补偿算法，输出浊度值。

二．技术参数

三．尺寸/安装

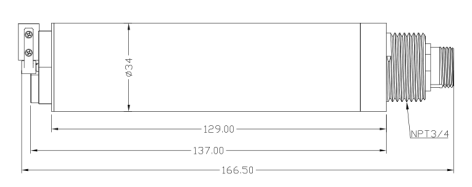

1. 尺寸图

2. 接线图

线缆为4芯屏蔽线：

红色—电源线 蓝/黑色—地线 绿色—485B黄色—485A

生产批次不同，线缆颜色略有差异，具体参照线缆丝印。

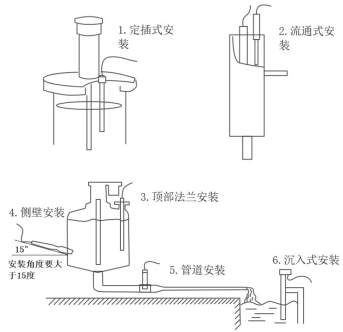

3. 安装

四．维护和保养

传感器维护:

如传感器需要清洗,可用温水和适量的洗涤剂，进行清洗。

注意：

避免强烈震动损环前面透光玻璃，切勿用硬制品刮擦。
