水下'千里眼'：超声波测深仪如何透视水域深度？

超声波测深仪是一种利用超声波反射原理测量水深的仪器，广泛应用于多个领域。

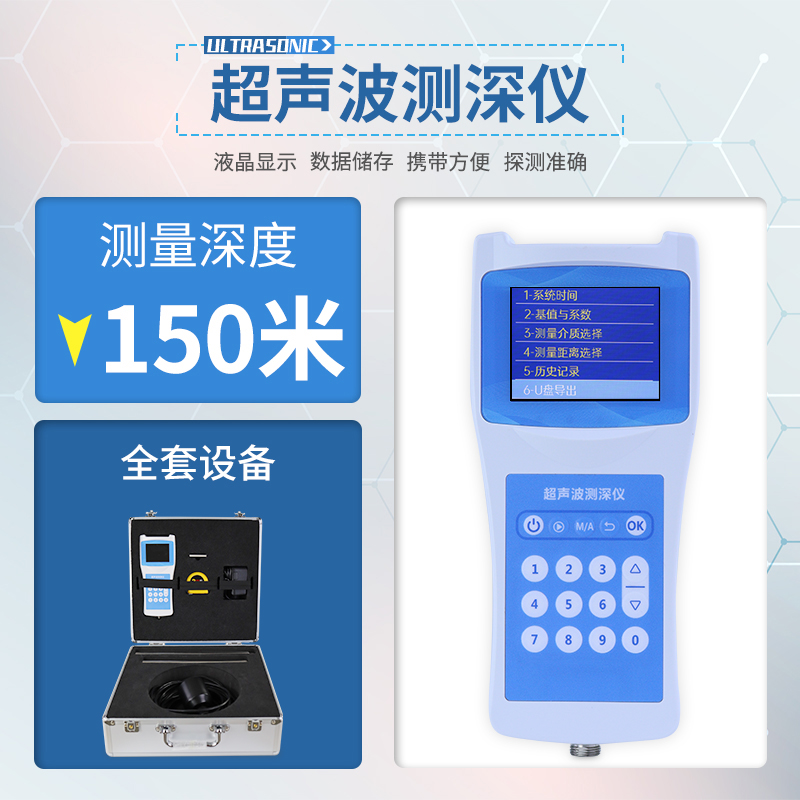

【SJ-CS150】【超声波测深仪生产厂家，环境监测设备供应商，选山东水境，品质有保障！】

一、工作原理

超声波测深仪通过超声波换能器向水中发射超声波信号，当信号遇到水底或其他障碍物时，会产生反射波，被换能器接收。仪器根据超声波发出与接收之间的时间差，以及超声波在水中的传播速度（一般为已知常数），计算出水深。

二、系统组成

1. 超声波换能器：用于发射和接收超声波信号。

2. 测控装置：控制仪器的发射、接收，并对接收数据进行分析处理。

3. 其他组件：一些高端设备还配备便携式机箱、微型打印机、支架、信号电缆及上位机软件等。

三、技术特点

1. 中，小型船舷外（内）安装，电缆线10米；

2. 静态定点测量；

3. 自稳定测量技术与快速跟踪技术，实时反应真实测量结果；

4. 内置看门狗电路，保证长时间运行可靠、稳定；

5. 大容量存储，采用U盘导出数据；

6. 高精度时钟，年误差3PPM；

7. FAT32文件系统自动导出存储为CSV格式文件；

8. 采用高亮屏显示，野外测量数据显示更加清晰；

四、安装与维护

1. 安装步骤

（1）检查设备：确保设备和附件（如主机、测量杆、电缆、电池等）齐全无损。

（2）选择位置：选择水深平缓、无障碍物且方便操作的地方安装，避免在水流湍急或水深变化大的区域安装。

（3）固定设备：将主机固定在测量杆或安装平台上，确保稳固可靠。

（4）连接电缆：将电缆的一端连接到主机接口，另一端连接到电池或电力设备，注意防水和接口牢固。

（5）调试设备：打开电源，观察显示屏是否正常，进行简单测试以验证设备准确性。

2. 维护注意事项

（1）防水防潮：确保设备防水性能良好，避免水渗入设备内部。

（2）保护电缆：避免电缆受到过度拉伸、弯曲或压扁等损伤。

（3）定期维护：按照设备说明书或厂家建议进行维护操作，如清洁探头、校准设备等。

（4）校准设备：定期校准设备，确保测量精度和稳定性。
