液晶屏防爆气象站

一、液晶屏防爆气象站产品简介

液晶屏防爆气象站又称防爆气象站、防爆监测系统、自动气象站，液晶屏防爆气象站旨在为企业开展危化产品的生产、储运和特发事件应急管理提供实时气象服务。SJ-FB01S型液晶屏防爆气象站是山东水境传感科技有限公司根据市场需求，针对化工厂、油库等特殊场所而研发生产的一款一体化气象站。它集数据采集、存储、显示、通讯于一体，通过有线的通讯方式与后台上位机管理软件或者中控室PLC、DCS对接，进行数据的处理分析。液晶屏防爆气象站采用了防腐、防爆、防水、防震、防尘等高防护等级的设计理念，可满足化工厂、油库、隧道、矿井等场景的使用需求。

二、液晶屏防爆气象站产品特点

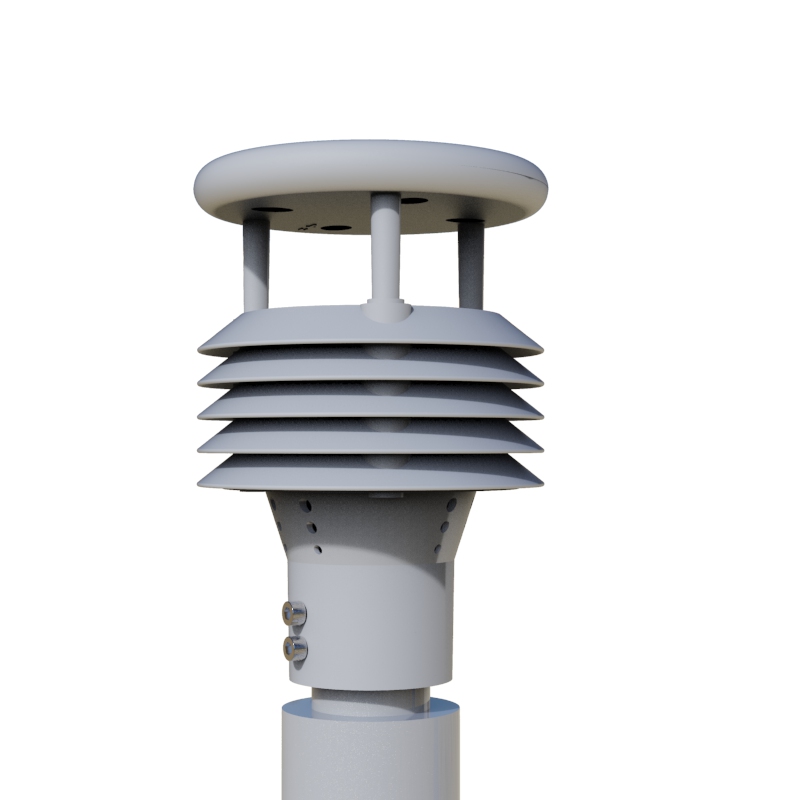

1、顶盖隐藏式超声波探头，避免雨雪堆积的干扰，避免自然风遮挡（实用新型专利，专利号ZL 2020 2 3215713.X）☆

2、原理为发射连续变频超声波信号，通过测量相对相位来检测风速风向（发明专利，专利号ZL 2021 1 0237536.5）☆

3、风速、风向、空气温度、湿度、大气压力五要素一体式传感器（实用新型专利，专利号ZL 2020 2 3215649.5）☆

4、485接DCS传输

三、液晶屏防爆气象站技术参数

1、风速：0～60m/s（±0.1m/s）；

2、风向：0～360°（±2°）；

3、空气温度：-40℃～85℃（±0.3℃）；

4、空气湿度：0～100%RH（±2%RH）；

5、大气压力：300-1100hpa（±0.25%）；

6、屏幕：7寸液晶屏，高清彩屏；

7、单机版数据存储：不少于50万条；

8、功耗：7.6W

9、生产企业具有ISO质量管理体系、环境管理体系和职业健康管理体系认证

10、生产企业具有计算机软件注册证书

11、生产企业具有Ex ia IIC T4 Ga高等级防爆证书

12、生产企业为3A级信用企业

13、设备通过GB3836.1-2010爆炸性环境第一部分：设备通用需求

14、设备通过GB3836.4-2010爆炸性环境第4部分：由本质安全型“i''保护设备

四、液晶屏防爆气象站功能特点

1、一体化结构设计，安装拆卸简单；

2、传感器外壳ASA材质，耐腐蚀，抗氧化；

3、支持定制，可根据用户需求灵活配置监测要素；

4、PC、液晶屏幕两种显示方式，有线传输

5、五防设计：防水、防爆、防尘、防震、防腐；

6、标准modbus协议，支持多种后台协议对接，为客户提供方便；

8、低功耗设计，AC220V供电；

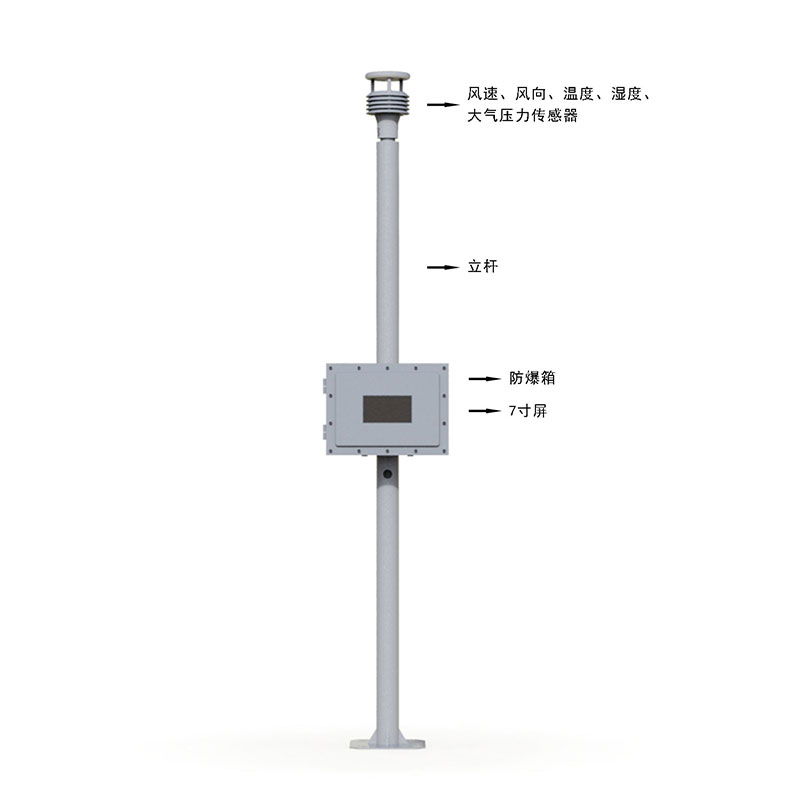

五、液晶屏防爆气象站产品结构图

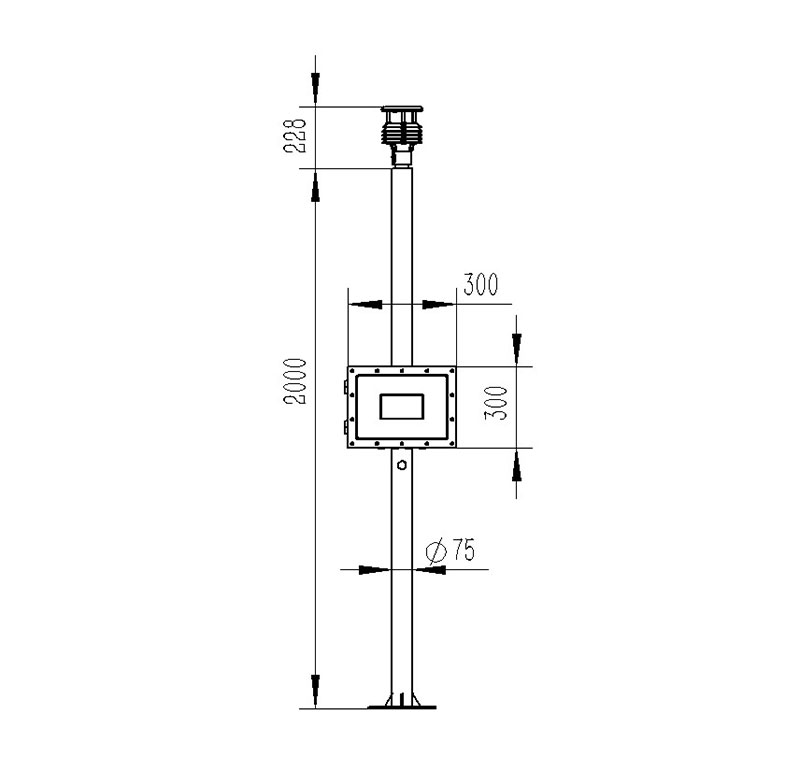

六、液晶屏防爆气象站产品尺寸图

七、液晶屏防爆气象站上位机软件介绍

1、PC单机版数据接收、存储、查看、分析软件

2、支持串口数据接收、处理、展示

3、支持json字符串、modbus485等通信方式

4、可自设置存储时间，modbus485采集模式下可自设置采集时间

5、支持自助增加、删除、修改监测参数的协议、名称、图标等

6、支持数据后处理功能

7、支持外置运行javascript脚本

八、液晶屏防爆气象站设备安装

1、确认现场工况，由本公司设定安装方案

2、安装简单，无需专业人员操作，远程指导即可安装

3、使用方无需自配零部件，由本公司精细化配置，设备到场即装即用
