三参数水质在线监测仪

一、产品介绍

1.概述

QSZ03供水水质站是基于物联网技术的综合传感器采集、显示、分析系统，供水水质监测微系统，由稳流排气单元、分析测试单元、系统控制单元和远程通讯单元等组成，具备完善的供电、防雷、网络通讯等功能。

2.产品定位

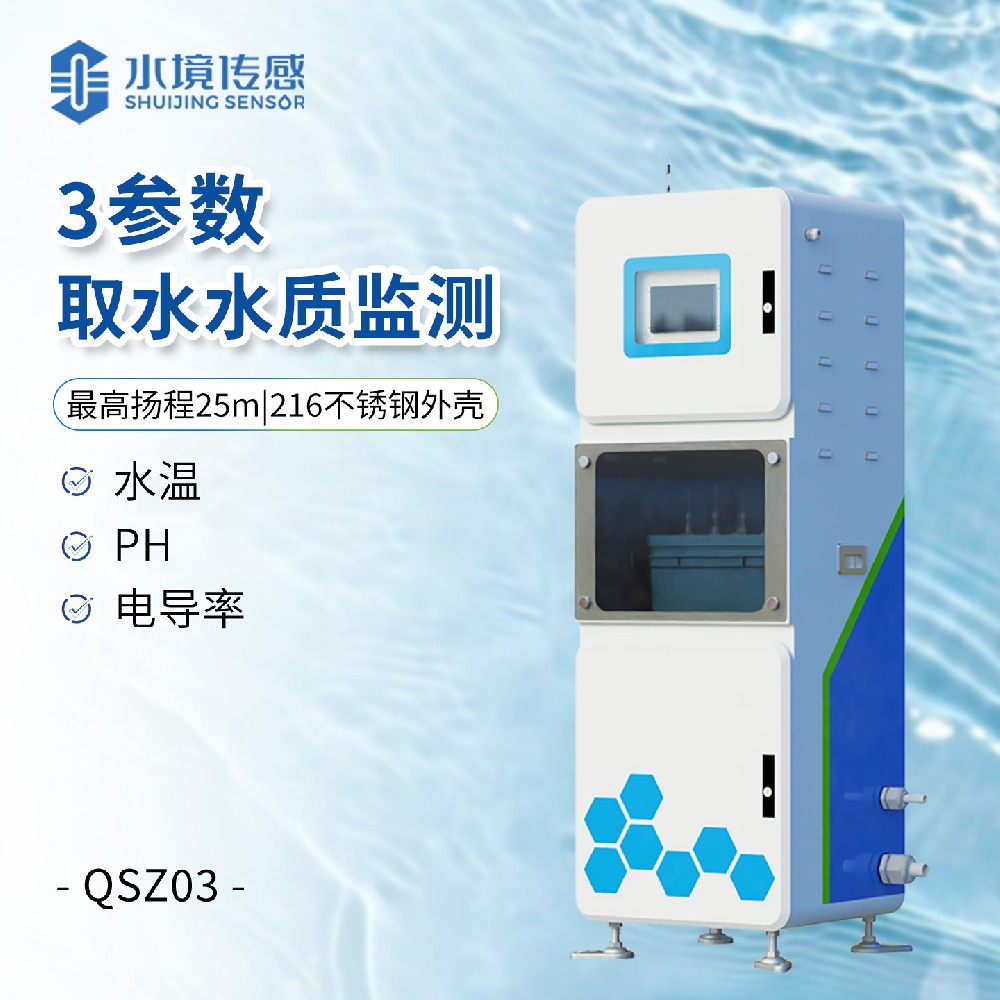

QSZ03微型水质自动监测站

水质自动监测站具有自动监测功能，一体化抽取式微型水质自动监测站主要监测项目为：PH、温度、浊度、电导率、溶解氧、COD、氨氮、悬浮物、总氮等。它采用高度集成技术，在一个机柜内实现了自动水质监测功能。该设备可广泛用于河流、城市或村镇自来水厂、自来水输水管网、自来水二次供水、用户末梢、室内游泳池、大型净水设备和直饮水等水质在线监测，是水厂生产过程控制、水利水务管理、卫生监督等领域必不可少的在线分析设备。

3.功能与特点

·GPRS联网4G

·支持扩展RJ45联网

·支持扩展传感器远传

·支持LED屏显示7.0寸触摸控制屏

·支持扩展安卓屏显示、存储

·扩展安卓屏支持2G数据存储、U盘数据导出

·支持一路RS485 modbus-RTU协议从站

·支持多通道RS485 modbus-RTU传感器扩展

·配套物联网数据展示、存储、分析平台

·平台支持TCP短链接、HTTP协议等多种协议数据转发

二、系统组成

供水水质监测微系统由供电单元、水泵控制单元、分析测试单元、显示单元、水泵单元和远程通讯单元及集成箱主体单元组成。

1.供电单元

电源AC220V。

2.水泵控制单元

智能型自吸泵最高扬程:25m开口流量:1.8m3/h

3.分析测试单元

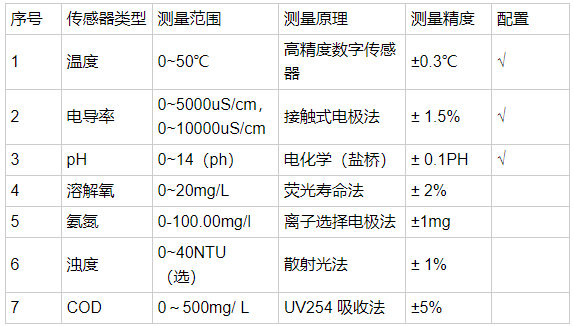

分析测试单元，主要由pH、溶解氧、电导率、浊度、ORP、温度传感器构成，通过螺纹或紧配固定件固定于流通池上，传感器主要参数如下：

4.显示单元注意：传感器安装时不能倒置或者水平安装，至少倾斜15度角以上安装,以上水质传感器工作环境0-50℃，<0.3Mpa

多参数监测仪，安装于柜门处，进行数据采集、解析、显示、通讯、数据保存操作，

·安卓版本：4.4.2·CPU：四核Cortex™-A7·RAM/ROM：512M/4G·屏幕：7寸电容触屏·供电：12V/1A·支持U盘扩展，支持内存卡扩展

5.远程通讯

RS485接口MODBUS-RTU通讯协议出厂设备地址6十进制支持03功能码读取数据

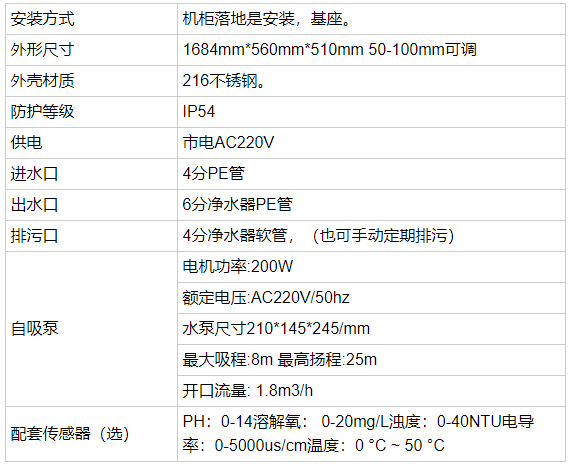

6. 设备箱主体单元
